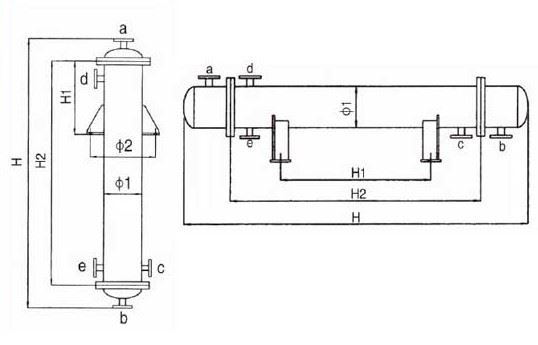

管口使用表
a.介質入口或出口 b.介質入口或出口 c.殼程入口 d.殼程出口 e.排凈口 f.備用口
物理機械性能對照表
|
石墨改性聚丙烯性能
|
數據
|
純聚丙烯性能
|
數據
|
|
比重
|
1.1
|
比重
|
0.91
|
|
工作溫度℃
|
-5～125
|
工作溫度℃
|
-10～130
|
|
線膨脹系數×10-5/℃
|
5.7-12
|
線膨脹系數×10-5/℃
|
6-13
|
|
抗拉強度kg/cm2
|
≤6.5
|
抗拉強度kg/cm2
|
≤15
|
|
抗拉強度kg/cm2
|
≤230
|
抗拉強度kg/cm2
|
≤300
|
|
焊接抗拉強度kg/cm2
|
≤123
|
焊接抗拉強度kg/cm2
|
≤165
|
|
導熱系數千卡/米.小時.度
|
2.8
|
導熱系數千卡/米.小時.度
|
|
|
工作壓力
|
正壓MPa
|
≤0.3
|
工作壓力
|
正壓MPa
|
0.3
|
|
負壓MPa
|
-0.1
|
負壓MPa
|
-0.1
|
|
出廠殼程水壓實驗MPa
|
0.4
|
出廠殼程水壓實驗MPa
|
0.4
|

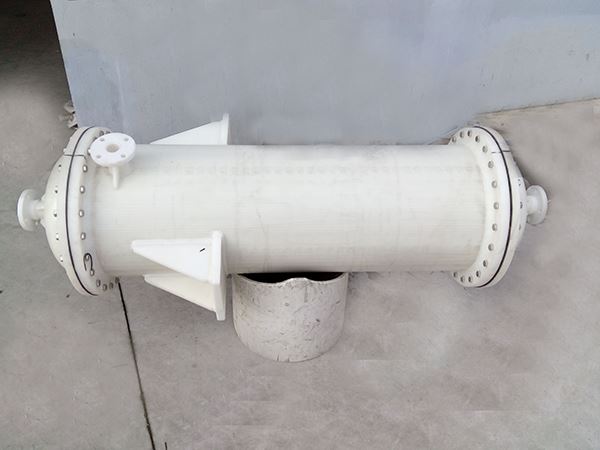

本設備為全塑、固定、管板、列管式換熱器，換熱管用石墨改性聚丙烯制成，殼體、管板、封頭法蘭及接管等零部件均采用純聚丙烯塑料制成。
材質特點
（1）聚丙烯具有優良的耐化學的品性，對于無機化合物、不論酸、堿、鹽溶液，除強氧化性物料外，幾乎直到120℃都對其無破壞作用，對幾乎所有溶劑在溫室下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質上均可使用。
（2）聚丙烯塑料融點為164-174℃，因此一般使用溫度可達110-125℃
（3）不結垢，不污染介質，無毒性，也可用于食品工業。
（4）材質比重輕設備安裝維修極為方便。
由于具有以上特點，所以本品設備適于化工，制藥，染化、冶金、食品、環保、化纖等行業中各種用途的換熱設備及容器代替了原有的不銹鋼、搪瓷；石墨、碳鋼、玻璃等設備，使用后效果顯著，已受到廣大用戶的歡迎。
石墨改性聚丙烯換熱器、冷凝器系列規格選型表
|
換
熱
面
積
m2
|
殼 體
|
列管
（20）
|
管接口規格
|
|
ф1
|
ф2
|
立式
|
臥式
|
管數
|
a
|
b
|
c
|
d
|
e
|
|
H1
|
H2
|
H
|
H1
|
H2
|
H
|
|
2
|
250
|
470
|
250
|
800
|
1350
|
400
|
800
|
1450
|
48
|
50
|
50
|
40
|
50
|
50
|
|
3
|
250
|
470
|
300
|
1050
|
1650
|
600
|
1050
|
1750
|
48
|
|
4
|
250
|
470
|
450
|
1430
|
1950
|
800
|
1430
|
2050
|
48
|
|
4
|
310
|
530
|
300
|
888
|
1550
|
600
|
888
|
1650
|
75
|
|
5
|
310
|
530
|
400
|
1100
|
1800
|
800
|
1100
|
1800
|
75
|
|
6
|
310
|
530
|
450
|
1350
|
2000
|
800
|
1350
|
2050
|
75
|
|
8
|
310
|
530
|
600
|
1800
|
2450
|
1000
|
1800
|
2500
|
75
|
65
|
65
|
50
|
65
|
50
|
|
10
|
310
|
530
|
750
|
2250
|
2900
|
1300
|
2250
|
2950
|
75
|
|
10
|
400
|
620
|
450
|
1350
|
2050
|
800
|
1350
|
2100
|
144
|
|
12
|
310
|
530
|
900
|
2700
|
3350
|
1600
|
2700
|
3400
|
75
|
|
12
|
400
|
620
|
550
|
1650
|
2300
|
1000
|
1650
|
2350
|
144
|
|
14
|
400
|
620
|
650
|
1900
|
2550
|
1100
|
1900
|
2600
|
144
|
|
16
|
400
|
620
|
700
|
2150
|
2800
|
1200
|
2150
|
2850
|
144
|
|
18
|
400
|
620
|
750
|
2250
|
2950
|
1300
|
2250
|
3000
|
144
|
80
|
80
|
50
|
65
|
50
|
|
20
|
400
|
620
|
800
|
2500
|
3200
|
1500
|
2500
|
3250
|
144
|
|
22
|
400
|
620
|
900
|
2750
|
3400
|
1600
|
2750
|
3450
|
144
|
|
24
|
400
|
620
|
1000
|
3000
|
3600
|
1800
|
3000
|
3650
|
144
|
|
30
|
500
|
720
|
700
|
2100
|
2800
|
1200
|
2100
|
2850
|
234
|
|
40
|
500
|
720
|
1000
|
3000
|
3700
|
1800
|
3000
|
3750
|
234
|
|
50
|
500
|
720
|
1500
|
3500
|
4200
|
2100
|
3500
|
4250
|
234
|
100
|
100
|
50
|
65
|
50
|
|
50
|
600
|
820
|
850
|
2500
|
3200
|
1500
|
2500
|
3250
|
346
|
|
60
|
600
|
820
|
1000
|
3000
|
3700
|
1800
|
3000
|
3750
|
346
|
|
70
|
600
|
820
|
1000
|
3500
|
4200
|
2100
|
3500
|
4250
|
346
|
|
80
|
600
|
820
|
1500
|
4000
|
4700
|
2400
|
4000
|
4750
|
346
|
|
90
|
600
|
820
|
1500
|
4500
|
5200
|
2700
|
4500
|
5250
|
346
|
|
90
|
700
|
920
|
1000
|
2800
|
3500
|
1600
|
2800
|
3550
|
512
|
|
100
|
700
|
920
|
1000
|
3100
|
3800
|
1900
|
3100
|
3850
|
512
|
150
|
150
|
65
|
80
|
50
|
|
120
|
800
|
1020
|
1000
|
3000
|
3700
|
1800
|
3000
|
3750
|
646
|
|
150
|
800
|
1020
|
1500
|
3700
|
4400
|
2200
|
3700
|
4450
|
646
|
|
200
|
800
|
1020
|
1700
|
4435
|
5135
|
2900
|
4435
|
5135
|
646
|
200
|
200
|
80
|
100
|
65
|
|
